| Assemblage premières pièces WS100 |
abfil
Site/blog
86 messages
|
posté le 14-02-2008 à 19:31:00
Salut à tous et en particulier Ping pong
J'ouvre ce nouveau post pour évité que le précédent ne ce rallonge indéfiniment et qu'il soit plus difficille ensuite d'y retrouver l'info que nous recherchons. Alors je te propose à ta guise de rouvrir de temps en temps de nouveaux poste sur ta fabrication à certaines étapes significatives du chantier
Bye philippe
|
Tout est difficile avant de devenir facile
|
Ping Pong
Site/blog
104 messages
|
posté le 15-02-2008 à 06:39:37
Hello,
Abfil,  une petite modif à apporter.....dans les couples remonter la découpe des appuis de plancher
à la hauteur supérieure du plancher....cela permet d'intégrer les fonds entre les couples sans avoir à faire les encoches des portes et des parois des couples.....une baguette d'appui de part et autre du couple et le plancher en appui dessus....celui ci se trouve au même niveau que le couple....
Je vais d'ailleurs tracer et découper tous mes planchers avant d'attaquer le bordé.....
Bonne journée..P.P.
|
|
Abfil
|
posté le 15-02-2008 à 08:42:28
Cela peut etre une solution mais tu va avoir ensuite au niveau de chaque couple 2 plan de joint de chaque coté. De quelle façon vas tu poser ton revetement de sol ? (si tu compte en poser un.
Philippe
|
|
Ping Pong
Site/blog
104 messages
|
posté le 15-02-2008 à 10:07:58
Re,
Perso que j'ai une jonction ou 2 cela ne change pas grand chose...mais c'est plus facile à rentrer une fois la coque bordé..une fois posé et mastiqué on verra rien.....oui j'envisage de poser un revêtement de sol.....pas encore défini les couleurs ni le type.....par contre les chambres seront moquéttées....les salles d'eau peintent en blanc.....reste le couloir et le salon ?????
Je cogite.....A+...P.P.
|
|
Abfil
|
posté le 15-02-2008 à 11:04:46
Quel effervéssance
Tu me fais penser à mon père quand il bricole il ne peut s'empecher de réfléchir à des tas de truc
Bye
|
|
Ping Pong
Site/blog
104 messages
|
posté le 16-02-2008 à 17:51:38
Hello,
Comme j'ai passé la couche d'impression sur les couples faut attendre que ca sèche et ensuite passer la peinture....
En regardant le plan d'ensemble, sur la vue de dessus du pont inférieur à quoi corresponde les tracés en pointillés ????
A+ P.P.
|
|
abfil
Site/blog
86 messages
|
posté le 16-02-2008 à 19:09:48
Salut ping pong
Les traits en pointillés correspondent pour celui de gauche, à l'ouverture style mezzanine de la salle de gym juste sous le pare brise et devant le poste de timonerie. Le second plus en avant correspond à la verrière qui se trouve devant le pare brise sur le roof.
Bye
|
Tout est difficile avant de devenir facile
|
Ping Pong
Site/blog
104 messages
|
posté le 17-02-2008 à 09:20:27
Salut,
Je reviens sur les pointillés.....
Tracés pointillés rectangulaires ????
- au dessus de la cabine VIP
- au dessus de la cabine propriétaire
- au dessus des cabines 2 marins
La forme ronde devant le parebrise c'est quoi ???
Devant c'est un bain de soleil ???
J'avais comme intention de recouvrir tout l'aménagement intérieur inférieur par une plaque transparente plus haute de 5mm que le pont...ca évitera les entrées d'eau et ca permettra une fois le cokpit enlevé de voir les aménagements...et ca protègera de la poussière...
Ca me permettra éventuellement d'intégrer sous le cokpit les éclairages intérieurs....
Qu'en penses-tu ????
Quand je te dis que je cogite....faut bien que je m'occupe pendant que ca sèche.....
Bon dimanche...A+ P.P.
|
|
Abfil
|
posté le 18-02-2008 à 09:40:10
Te tracasse pas pour les rectangles en pointillé ce sont les tiroirs dans les socles des lits.
La forme circulaire devant le pare prise c'est un jakusi et devant c'est bien un bain de soleil.
Bien vu ton idée de plexis transparent, par contre il en faut une assez fine!
Bye
Philippe
|
|
Ping Pong
Site/blog
104 messages
|
posté le 20-02-2008 à 21:05:28
Bonsoir,
Je vais bientôt commencer le bordé....je vais chercher mon multiplis demain ou vendredi...
As-tu déjà défini la forme et position des hublots.....je souhaite les tailler avant de poser les flancs.....
Pour l'instant je finis la découpe de planchers du pont inférieur...c'est plus facile à ajuster sans le bordé.....
Demain je mettrais une photo....
Bonne soirée.....P.P.
|
|
Ping Pong
Site/blog
104 messages
|
posté le 21-02-2008 à 11:54:49
Hello,
Les planchers sont préparés....je vous conseille de les ajuster avant de faire le bordé.....plus facile de tracer les lignes et angles de raccord avec l'intérieur de la coque.....
|
|
Ping Pong
Site/blog
104 messages
|
posté le 21-02-2008 à 12:00:41
L'ossature est prête pour le bordage......pour tracer les formes je me sers de l'appui de la quille pour le fond et de l'appui de la baguette de protection....reste à découper en suivant le tracé et à effectuer l'angle.....le fond sera bordé en premier....arrasé ensuite coté extérieur....cette facon de procéder me permet de poser le bordé supérieur sans avoir à retoucher par la suite.....juste un ponçage léger à la jonction des 2 panneaux....
|
|
Ping Pong
Site/blog
104 messages
|
posté le 21-02-2008 à 12:03:39
Détail des appuis du fond sur le latéral de la quille.....celle ci sera reprise une fois le fond posé.....
A bientôt.... P.P.
|
|
Abfil
|
posté le 22-02-2008 à 11:39:08
Salut ping pong,
Dis! vus la vitesse que tu fabrique, t'as pas envie de faire un WT35 ensuite  Il est tout mignon avec un petit fly
Philippe
|
|
Abfil
|
posté le 22-02-2008 à 11:39:08
Salut ping pong,
Dis! vus la vitesse que tu fabrique, t'as pas envie de faire un WT35 ensuite Il est tout mignon avec un petit fly
Philippe
|
|
Ping Pong
Site/blog
104 messages
|
posté le 23-02-2008 à 12:21:05
Salut,
Les planchers sont finis.
Découpe des fonds...je passe par l'intermédiare de gabarit taillés dans du carton plastifié de 2.
Plus facile à manouevrer que la plaque de multiplis et ca permet de tailler au plus juste pour économiser le bois.
Le raccord avec la quille est tracé à l'aide d'une cale en appui sur la quille; il suffit d'avancer la cale un crayon collé à celle ci et le galbe est reporté sur le gabarit.
Reste à chanfreiner le bord et tracer le contour extérieur. Découpe à 2mm du trait pour arrasge une fois le fond clouté et collé. Les clous seront enfoncés et mastiqués.
Bonne journée.P.P.
|
|
Ping Pong
Site/blog
104 messages
|
posté le 23-02-2008 à 17:02:07
Re,

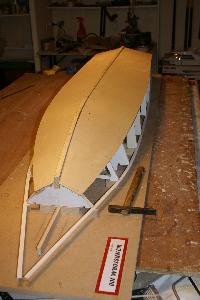

Les fonds de coque viennent d'être découpés, ajustés, collés et cloués....terminé pour aujourd'hui.
Un bon séchage cette nuit ensuite arrasage du surplus au niveau de la brisure du bordé et en avant pour la suite.
Ca me prendra plus de temps car il faut que je trace et découpe les hublots. Ca va pas être de la tarte vu la taille de la planche; certains seront faits à la scie à chantourner les autres à la main.
Bonne soirée..P.P.
|
|
Ping Pong
Site/blog
104 messages
|
posté le 24-02-2008 à 13:36:11
Re,
Découpe des flancs de la coque toujours en partant de gabarits..comme ils sont moins hauts ils ont été taillés dans les gabarits des fonds..
Ajustements à faire et à tracer les hublots ..
|
|
Ping Pong
Site/blog
104 messages
|
posté le 24-02-2008 à 13:40:51
Suite.....
Présentation à blanc....permet de repérer la position des couples....
L'étrave est en attente....une fois la coque bordée je prolonge les lignes de fuite des 2 bordés et taille l'étrave en conséquence
A+. P.P.
|
|
abfil
Site/blog
86 messages
|
posté le 24-02-2008 à 18:40:36
Super pingpong
C'est vraiment un plaisir que de suivre ta construction. Et puis on vraiment pas le temps de s'ennuier.
A bientôt Philippe
|
Tout est difficile avant de devenir facile
|
|
Ping Pong
Site/blog
104 messages
|
posté le 25-02-2008 à 16:43:53
Hello,
Les hublots sont découpés sur les flancs de coque
Il faut maintenant que je passe une couche d'apprêt peinture à l'intérieur et ensuite les teintes des diverses cabines et autres..en épargnant les zones de collage.
Faut aussi découper les encadrements de hublots et les coller en place..par contre les cadres intérieurs seront réalisés en polycarbonate de 1mm
et assureront les 2 fonctions (cadre et vitre).
en effet vu la surface des hublots j'hésite à mettre du rodhoïde..
Après les flancs seront montés sur la coque.
Faudra attendre les photos..
Bonne soirée..P.P.
|
|
abfil
Site/blog
86 messages
|
posté le 25-02-2008 à 19:29:39
Salut pingpong
Jolies pièces! ça progresse, bientôt la coque sera terminée !
Bye
PS je n'ai rien reçu en mail ?! A qu'elle adresse l'as tu envoyé ?
|
Tout est difficile avant de devenir facile
|
|
Ping Pong
Site/blog
104 messages
|
posté le 26-02-2008 à 16:09:38
Suite,
Découpe des vitres/cadres
2 plaques de polycarbonate épr 1mm serrées et pointées (faut pas que ca bouge pendant les découpes et l'avantage du polycarbonate c'est qu'on peut clouer sans éclater la matière)entre 2 plaques de cp de 5mm comportant le tracé de découpe...éxécution à la scie à chantourner à 1mm du trait et fintion au lapidaire....c'est nickel
la même méthode sera appliquée pour les hublots.
|
|
|
abfil
Site/blog
86 messages
|
posté le 26-02-2008 à 21:46:03
Toujous aussi bleuffant la façon et la vitesse à laquelle tu construis !!!
C'est sur tu vas donner l'envie à beaucoup de faire du modélisme naval, avec toi tout à l'air simple
Philippe
|
Tout est difficile avant de devenir facile
|
Ping Pong
Site/blog
104 messages
|
posté le 27-02-2008 à 15:42:48
Salut,
La partie la plus minitieuse je pense à été exécuté..la découpe des hublots...même procédé que pour les vitres...2 plaques de multiplis de 0,6 entre 2 contre plaqués de 5..cloutage de l'ensemble...il ne seront séparés qu'à la fin de la coupe...
Découpe des intérieurs à la scie à chantourner.. finition à la lime dans un étau...une lime serrée avec me sert d'appui de guidage..découpe des extérieurs à 1mm du tracé (sauf la partie droite) et reprise des rayons au lapidaire...toujours en me servant d'une lime serrée dans l'étau avec les coupes un coup de scie et papier de verre pour la partie droite...et ca roule "Raoul"...
Reste à passer un coup de bombe couleur alu des 2 cotés des hublots et à les installer dans les découpes des flancs..la glace sera aussi posée car plus facile à coller sur les flancs avant de les poser...faut que ce soit étanche..
ps...les gabarits découpés en même temps me serviront de cache lors de la mise en peinture de la coque...
Plaque de départ
|
|
Ping Pong
Site/blog
104 messages
|
posté le 27-02-2008 à 15:45:50
et à la fin on obtient ça....
à un moment je m'étais posé la question de les faire en photodécoupe mais je suis pas équipé...
prochaine étape...montage sur la coque..
a suivre....
|
|
Ping Pong
Site/blog
104 messages
|
posté le 29-02-2008 à 07:00:35
Hello l'architec...
Aurais-tu déjà quelques coupes transversales au niveau de la cabine à me fournir...ca m'éviterait de rechercher les points sur les vues du plan d'ensemble....je voudrais "jauger" la forme pour m'occuper l'esprit.....
Bonne journée..P.P.
|
|
Ping Pong
Site/blog
104 messages
|
posté le 29-02-2008 à 09:26:06
Suite,
Les flancs de coque sont prêts à poser...
les intérieurs ont été peint à la couleur des diverses cabines...on remarque les épargnes des zones de collage..
|
|
Ping Pong
Site/blog
104 messages
|
posté le 29-02-2008 à 09:30:36
une fois collés et cloués.....reste à enlever le surplus au niveau des raccords fonds/flancs et la quille....mais avant réalisation de l'étrave et ensuite résinage intérieur avec bandes de tissu de verre aux jonctions fond/quille et fond/flanc..
|
|
|
Abfil
|
posté le 29-02-2008 à 10:23:37
C'est super, tu bosses de façon trés réfléchit et tu anticipe beaucoup les divers problèmes
Pour tes coupes transversale de la cabine je vois cela ce WE
Bye
|
|
Ping Pong
Site/blog
104 messages
|
posté le 29-02-2008 à 12:06:10
Merci.....mais avec des plans c'est plus facile...
surtout qu'ils sont tops....pas de problèmes rencontrés.....j'attaque l'étrave cet après midi..
Bon appétit... P.P.
|
|
Ping Pong
Site/blog
104 messages
|
posté le 02-03-2008 à 11:30:03
Hello,
Je croyais "torcher" ça vite fait!!!!! c'est pas si facile que ca...cintrer le multiplis de 20/10
c'est pas gagné....je me demande si je vais pas faire 2 épaisseurs de 6/10...faut que les lignes de coque filent bien jusqu'à l'étrave...je voudrais éviter au maximum l'enduit...
De toute facon on verra demain....cet après midi repos car avec le repas de la fête des Mamies...je sais pas si j'aurai les yeux en face des trous...
Bon dimanche à tous..P.P.
|
|
Abfil
|
posté le 03-03-2008 à 12:47:27
Salut à tous
Pingpong as tu bien reçu mes coupes transversales
Philippe
|
|
|
